KNL-Planungshilfe zur Luftwechselbestimmung

Jetzt noch komfortabler: Software zur normenkonformen Ermittlung von Luftwechseln zur natürlichen Lüftung von Wohn- und Nichtwohngebäuden über Fenster


Dank einer Funktionserweiterung können Sie mit unserer webbasierten Planungssoftware den notwendigen Luftaustausch mittels kontrollierter natürlicher Lüftung (KNL) über Fenster jetzt noch einfacher und schneller ermitteln: Die Auswahl der Fenstertypen wurde um Lamellenfenster ergänzt, die aufgrund ihrer besonders großen geometrische Öffnungsfläche eine effiziente Möglichkeit für einen schnellen Luftaustausch bieten. Auch die Windlast für den Gebäudestandort Ihres Projektes wird Ihnen nach Eingabe von Postleitzahl und Adresse jetzt automatisch angezeigt (windstark/windschwach). Die Anforderungen der Arbeitsstättenrichtlinie (ASR) für Nichtwohngebäude werden ebenfalls berücksichtigt.

Normenkonforme Berechnung gemäß DIN 1946-6, EN 16798-3 und DIN SPEC 4108-81

Den Berechnungen der Planungshilfe liegen alle geltenden einschlägigen nationalen und europäischen Normen sowohl für die Lüftung in Wohngebäuden (DIN 1946-6) als auch in Nichtwohngebäuden (EN 16798-3) zugrunde. Sie orientieren sich an den anerkannten Regeln der Technik für die natürliche Fensterlüftung. Für die Berechnung der Luftvolumenströme werden die in der DIN SPEC 4108-81 hinterlegten Berechnungsalgorithmen verwendet.



Antworten zu häufig gestellten Fragen finden Sie nachfolgend.

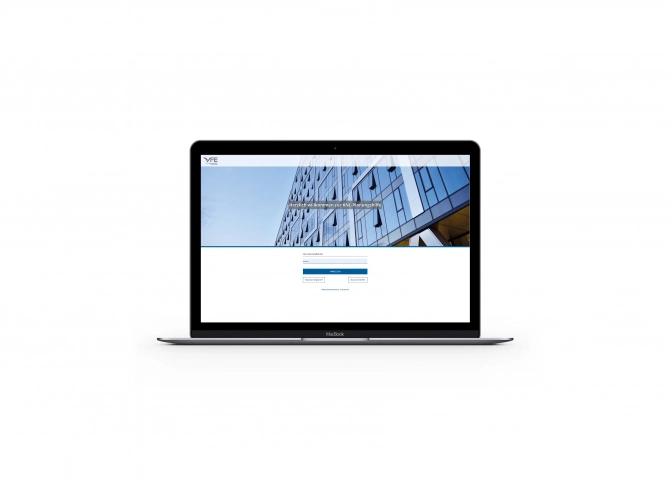

VFE, KNL-Planungshilfe, Screenansicht des Online Tools

  • NEU: Berücksichtigung der Anforderungen aus der Arbeitsstättenrichtlinie (ASR 3.6) für Nichtwohngebäude
  • NEU: Integrierte Plausibiliätsprüfung hinsichtlich normenkonformer Berechnung
  • Automatische Windlastermittlung per PLZ-/Adresseingabe
  • Inklusive Auswahl Fenstertyp „Lamellenfenster"
  • Normenkonforme Ermittlung notwendiger Luftwechsel für die natürliche (freie) Lüftung von Wohn- und Nichtwohngebäuden über Fenster
  • Berücksichtigung geltender Normen (DIN 1946-6, EN16798-3, DIN SPEC 4108-81)
  • Normative Bewertung der Ergebnisse für die einzelnen Lüftungsstufen
  • Angabe der Öffnungszeiten pro Stunde zur Sicherstellung der ermittelten Luftwechsel
  • Abgleich der eingegebenen und berechneten Werte mittels Plausibilitätsprüfungen
  • Einfache, intuitive Bedienung
  • Empfehlungen für lüftungstechnische Maßnahmen zur Verhinderung von Schimmelpilzbildung, Feuchtigkeit und schlechter Luft
  • Erfassung der Objekt- und Standortdaten mit Klimarandbedingungen
  • Detailliertes Ergebnis in nur 5 Schritten
  • Ergebnisübersicht zur Dokumentation als PDF
  • Webbasierte Software inkl. Service-Update
  • Responsives Design (mindestens Tablet)

In 5 Schritten zum Ergebnis:

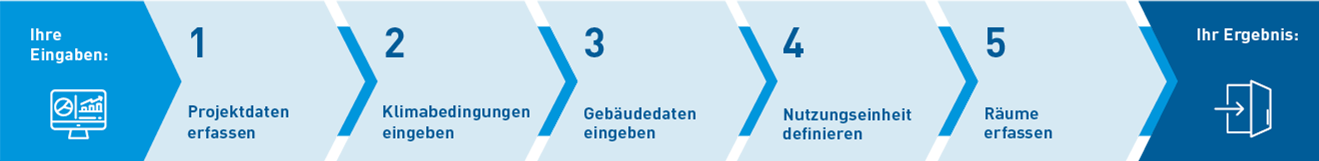

Grafik KNL Planungshilfe | VFE



Die KNL-Planungshilfe berechnet in nur 5 Schritten sowohl für Wohn- als auch Nichtwohngebäude, ob lüftungstechnische Maßnahmen notwendig sind und wenn ja, wie hoch der benötigte Luftwechsel über die Fenster ist. Die Berechnungen erfolgen unter Berücksichtigung der normativen Anforderungen sowie anerkannten Regeln für die natürliche Fensterlüftung.



Jetzt hier kostenlos registrieren.

Hier finden Sie Antworten auf häufig gestellte Fragen im Zusammenhang mit unserer KNL-Planungshilfe

Die KNL-Planungshilfe ist für eine breite Anwendung gedacht. Sowohl für Wohngebäude als auch für Nichtwohngebäude können damit

  • Architekten und interessierte Bauherren bei der Gebäudekonzeptionierung prüfen, ob und unter welchen Randbedingungen eine freie Lüftung mit automatisch öffnenden Fenstern eingesetzt werden kann.
  • Fachplaner und Fachhandwerker automatisch öffnende Fenster sachgerecht und normenkonform dimensionieren
  • Energieberater durch die Berechnung der Luftvolumenströme die Energieeffizienz der freien Lüftung mit automatisch öffnenden Fenstern prüfen.

Für die Betrachtung konkreter Bauvorhaben werden Grundinformationen zum Gebäude benötigt (Grundrisse, Fensterangaben, wie Abmessungen, Öffnungsart und Anordnung im Gebäude, sowie Gebäudenutzung). Neben einem grundsätzlichen Verständnis von baulichen Aspekten werden aber keinerlei speziellen Fachkenntnisse z.B. zur Durchströmung von Gebäuden gebraucht. Die Benutzung der KNL-Planungshilfe ist intuitiv und wird durch umfangreiche Hilfetext und zahlreiche Prinzipskizzen unterstützt.

Mit der KNL-Planungshilfe werden zunächst Luftvolumenströme über geöffnete Fenster bestimmt. Mit diesen Luftvolumenströmen und unter Angabe von erforderlichen Öffnungszeiten in Minuten pro Stunde erfolgt die Einordnung in die einschlägigen Vorgaben (Normen und Arbeitsstättenregeln) und deren Einhaltung bzw. der „Erfüllungsgrad“ wird nachgewiesen und dokumentiert.

In der KNL-Planungshilfe ist eine Vielzahl von Fenstertypen implementiert. Neben den üblichen Dreh-/Kippfenstern können auch folgende Fenstertypen geplant werden:

  • Schiebefenster
  • Lamellenfenster
  • Fenster mit Parallelabstellung

Die Berechnungen sind für automatisch öffnende Fenster und für manuell geöffnete Fenster möglich.

Für die Anwendung der KNL-Planungshilfe existieren hinsichtlich der Anwendung auf verschiedene Gebäudetypen praktisch kaum Einschränkungen. Es können einzelne Räume, aber auch Raumgruppen mit bis zu 15 Räumen betrachtet werden. Damit können u.a. komplette Wohnungen, Bürotrakte, Klassenräume, Geschäfte und kleinere Industriehallen berechnet werden.

Mit der KNL-Planungshilfe können auch Gebäude mit einer Mischnutzung betrachtet werden. Dazu ist erforderlich, das Gebäude in einzelne Zonen zu teilen und für jede Zone eine einzelne Berechnung vorzunehmen. Die Zonierung sollte so erfolgen, dass jede Nutzung als eine separate Zone betrachtet angelegt wird. Zwischen diesen Bereichen bzw. Zonen darf es keinen wesentlichen Luftaustausch geben.

Für die Nutzung der webbasierten KNL-Planungshilfe ist eine Registrierung erforderlich, die Nutzung erfolgt kostenlos. Jedem Nutzer wird eine eigene Objektdatenbank mit maximal 20 Projekten zugewiesen. Für alle Projekte sind jederzeit Anpassungen möglich. Die korrekte Benutzung der KNL-Planungshilfe wird durch umfangreiche Plausibilitätsprüfungen, Hilfetexte und ergänzende Prinzipskizzen unterstützt. Ergänzende Informationen, wie Factsheets zu den einschlägigen Normen und Regeln sind auf der VFE-Homepage zu finden.
